如何才能在工程圖中既打開大型裝配體模型又能執行標注操作？又花了多少時間？相信在日常的工作過程中，你也一定遇到了這樣的情況：。讓我們看看別人遇到問題的時候都是怎么做的，也歡迎繼續留言說出你的獨特見解！01通常大裝配個人都是先用輕化模式和大型裝配體模式打開，在模型中打開工程圖，工程圖在2019中進行了增強，可以關掉實時更新從而更快的瀏覽圖紙。出這種大的裝配工程圖時一般先弄中心線，中心線做出來后把視圖全部從還原設置到輕化，因?yàn)槿绻崆霸O(shè)置輕化中心線很多時候就捕捉不到了，還有就是視圖的表達確定后個人的習慣是關掉模型，能流暢很多。打開工程圖我也是習慣先打開模型后從模型打開圖紙，軟件也是，先啟動軟件再用拖動的方式打開需要的文件能減少很多損耗。2020版本的可以出詳圖打開工程圖的方式很是期待。希望能早一點的用上2020，還有一點要分享的就是以快速查看的方式打開主要用在打印圖紙，無論多大的工程圖文件，只要用快速查看方式打開基本都是秒開，但只能用來打印和查看不能編輯和保存，所以很是期待這個以出詳圖方式打開工程圖文件的體驗。有一點要補充一下，常規方法打開都會卡頓，有一個方法可以解決這個問題，就是把工程圖另存為分離的工程圖格式。這個格式類似于DWG格式，可以在沒有模型的情況下直接打開工程圖和進行修改保存。打開的速度也比還原模式和輕化模式要快一些?！愕腟W遇到問題需要關閉02一碰見大型就害怕，我想大家...
發布時間:
2019
-
10
-
18
瀏覽次數：154

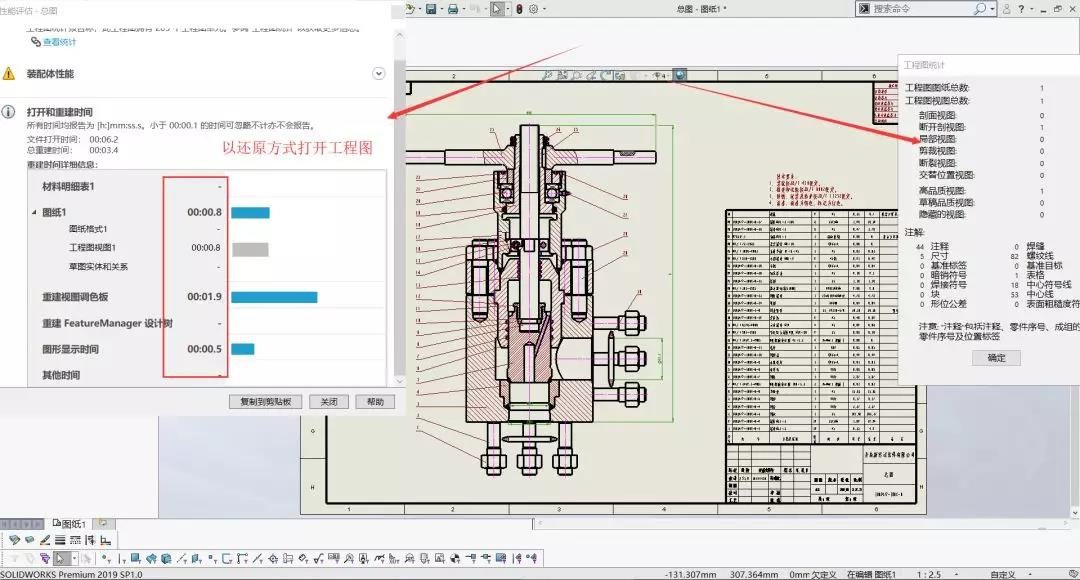

打開大型裝配體工程圖的時候，通常我們有三種方式： 還原模式; 輕化模式; 快速查看。 其中快速查看基本可以秒開所有工程圖，也可以打開沒有模型的工程圖。但弊端是無法進行任何編輯操作。 輕化模式的打開方式，工程圖只有部分模型數據裝入內存。其余的模型數據將根據需要裝入。 因?yàn)閮H在需要時才裝入所有模型數據，所以輕化工程圖的模式效率會更高。但是當模型過大的時候，即使是部分信息的載入，依然會耗費大量的運算資源和時間?！ ‘?dāng)產品越來越復雜，處理大型裝配體的工程圖時，會有許多的挑戰。如果有一種辦法既可以完成工程圖操作，又不載入模型數據，那么這樣的出圖效率肯定會更高?！ OLIDWORKS 2020針對此項需求進行了重大升級!工程圖的可選形式多出了一種「出詳圖」模式，打開工程圖幾乎和快速查看差不多，但是可以完成非常多的工程圖操作?！ ∨e個栗子 同樣的配置和模型，快速查看和出詳圖基本時可以秒開。還原模式需要5分21秒，輕化模式需要3分55秒。這還只是打開的時間對比，當涉及到具體工程圖操作的時候，差異將會更加明顯。當我們制作頂層裝配工程圖而沒有使用正確的模式時，大部分時間就可能都花在等待響應和觀看鼠標打轉了?！ ∵€原模式 輕化模式 讓我們對比一下，看看差距有多大： 出詳圖模式下可進行的編輯功能 在「出詳圖」模式下打開工程圖，可以完成注解、零件號標注、尺寸標注、草圖繪制、以及打印另存...
發布時間:
2019
-
10
-
09
瀏覽次數：190
1、生成大型裝配體工程圖，提高工作效率 ? 詳圖模式：只需幾秒鐘即可打開工程圖，同時依然能添加和編輯 注解?！ ? 適用于工程圖的圖形加速功能：利用基于硬件加速的渲染工具， 提高平移和縮放工程圖時的幀速率。 優勢 更快速地處理帶有多張圖 紙、配置和資源密集型視圖 的工程圖。 2、加快裝配體設計 ? 封套發布程序：將頂級裝配體中的零部件作為封套納入子裝配 體中?！ ? 大型設計審閱：針對零部件參考幾何體創建配合，創建并編輯線 性和圓形零部件陣列，編輯陣列驅動和草圖驅動的零部件陣列?！ ?yōu)勢 加快裝配體設計并減少視覺混亂?！ ?、柔性零部件 ? 讓零件變得柔性：顯示不同條件下同一裝配體的同一零件。例 如，在同一裝配體中顯示處于壓縮狀態和伸展?fàn)顟B(tài)的彈簧?！ ?yōu)勢 更快地生成強大的草圖?！ ?、更快地繪制草圖 ? 側影輪廓實體：通過將零件實體的側影輪廓投影到平行草圖基準 面，來創建多個草圖實體?！ ? 扭轉連續性關系：實現草圖曲線之間的 G3 曲率連續，從而實現 無縫過渡。 優勢 通過支持新文件格式與可自 定義的材料和照明，提高靈 活性?！ ?、提高仿真流程的計算速度和準確性 ? 速度和準確性：通過在同一仿真算例中結合使用線性單元和二次 單元，加快分析速度并提高準確性。 ? 銷釘和螺栓接頭：允許所有與銷釘和螺栓接頭接觸的面變形?！ ? 橫梁模型：在對橫梁模型進行熱...
發布時間:
2019
-
09
-
27
瀏覽次數：350
鑫辰科技可為您產品開發中提供完整的CAD/CAM/CAE/PDM/EDA系列定制化解決方案。行業涉及機械自動化、模具、工業零部件、醫療、新能源、電力設備、汽車電子及基礎工業領域。根據不同行業的客戶需求，提供客制化的產品解決方案，通過專業團隊、高效科學的實施，幫助客戶成功。如需咨詢solidworks正版價格，可聯系 Tel：13713805312SOLIDWORKS 借助數字化功能可支持從設計到制造的完整流程，以應對復雜的設計挑戰，協助推進工程領域的細節工作。新功能讓產品開發團隊更好地管理大量數據，并獲得更完整的數字化設計。此外，SOLIDWORKS 還可提供新技術和工作流程、改進協作，在設計與工程過程中實現沉浸式的互動體驗。SOLIDWORKS 具備更高的設計靈活性，以便快速查詢或修改模型，這要?dú)w功于增強型大型設計審核功能。它還可以大幅改進高性能視圖操作功能，以擴展更高端的圖形硬件。此外，SOLIDWORKS 通過使用觸控設備直接向部件和裝配組件添加標記功能，將其與模型一起存儲并導出為PDF，從而支持團隊與外部設計人員進行交流。從設計到制造，SOLIDWORKS 助您一臂之力。用一個集成式解決方案，縮短產品上市時間。
發布時間:
2019
-
09
-
23
瀏覽次數：245
增材制造，也就是通常所說的3D打印，是一種制造過程，通過添加材料，一層一層，建立一個零件。這個過程從在用戶的本地CAD程序中設計的3D模型開始。然后對該零件進行分析，并將其劃分為許多個部分，以創建該零件的構建計劃。 目前常用的增材制造技術有立體石印(SLA)、選擇性激光燒結(SLS)、直接金屬激光燒結(DMLS)、選擇性激光熔融(SLM)和熔融絲制造(FFF)，還有其他的技術。 SOLIDWORKS軟件中的增材制造設計方法SOLIDWORKS正版軟件中的特征可以幫助在設計階段早期識別設計或幾何問題，從而降低成本和節省時間。我們將介紹這些特性中的一些功能，這些功能將為一般的增材制造零件設計做準備。我們將討論的SOLIDWORKS的功能包括：1.SOLIDWORKS SimulationXpress（有限元分析預覽版）2.Print3D（3D打印模塊）3.Geometry Analysis（幾何分析）4.Thickness Analysis（厚度分析）5.Undercut Analysis and Draft Analysis（底切分析和拔模分析）6.DFMXpress（制造可行性分析）SOLIDWORKS SimulationXpress（有限元分析預覽版）SOLIDWORKS SimulationXpress是一個在SOLIDWORKS中激活的免費工具...
發布時間:
2019
-
09
-
20
瀏覽次數：235
在實際設計過程中，尺寸鏈在工程圖尺寸標注中使用率是非常高的?！ 〕叽珂?zhǔn)怯苫ハ嗦?lián)系的尺寸按一定順序，首尾相接排列而成的封閉尺寸組。 常規設置方法 在正版SOLIDWORKS之前的版本中，我們可以使用：基準尺寸、尺寸鏈(水平&豎直尺寸鏈)完成一組尺寸的標注。效果如下圖?；鶞?zhǔn)尺寸，在統一的基準上快速標注一組尺寸?！ ∫部梢愿鶕?jù)GB/T 16675.2-2012 技術制圖 簡化表示法 第2部分 尺寸注法?；鶞?zhǔn)尺寸也可以按照下圖水平尺寸鏈的標注方式?！ ∵@兩種標注方式，和我們經常使用的尺寸鏈(需要首尾相連的一組尺寸)都有差距。如下圖的尺寸標注，就只能一個一個尺寸的逐一完成了?！ 〉沁@樣標注，非常容易出現過定義或者漏標的情況。是否還記得因?yàn)槌叽绮蝗瑘D紙被工廠師傅打回來的恐懼?讓我們來看看SOLIDWORKS 2020是怎么做的吧?！ ⌒掳姹驹O(shè)置方法 SOLIDWORKS 2020新增鏈尺寸工具，能在不同的場景下自動識別，提供不同的標注輔助功能。 場景一：可以選擇相應尺寸項目生成如下圖的一組尺寸。在選擇最后一個特征的時候，可以自動生成整體尺寸和參考尺寸。 場景二：從鏈尺寸集中刪除尺寸時，周?chē)某叽鐚?huì)自動調整，以防止鏈中出現間隙?！ ∵€可以右鍵尺寸，選擇轉換為基體?？梢砸绘I轉換成一組基準尺寸。
