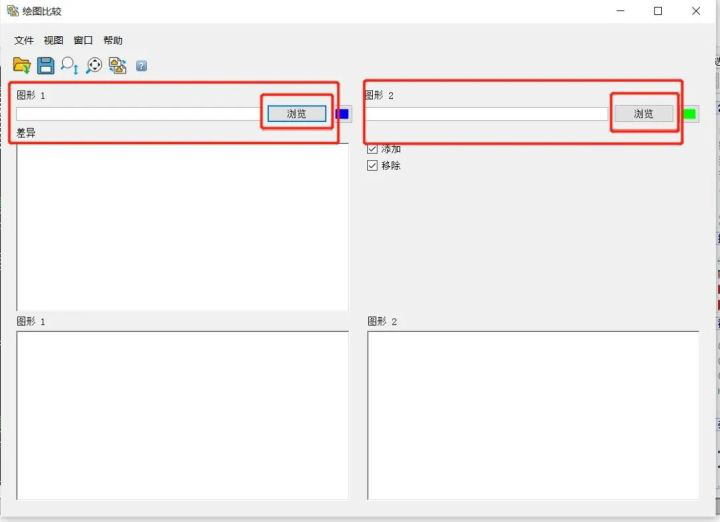

又要修改二維設計圖紙了？這份圖紙與上一份圖紙的區別在哪兒呢？還在手動操作，滿圖紙找不同的地方嗎？想要極速找到圖紙之間的差異嗎？試試SOLIDWORKS DraftSight繪圖比較功能吧，可以自動捕捉圖紙上的變化差異，幾秒之內就能準確地定位到相似圖紙中的不同位置，并用顏色代碼進行顯示，差異位置一目了然！和solidworks代理商一起來看看具體是如何操作的吧~STEP 1在工具欄中單擊【插件】，選擇【繪圖比較】。STEP 2選擇需要對比的兩張圖；單擊【瀏覽】以定位到具體需要對比的工程圖。STEP 3點擊【比較圖形】按鈕，進入比較。如要查看詳細信息，單擊縮放至區域 （“比較圖紙” 工具欄），然后選擇要查看的區域。如要再次查看整個工程圖，單擊縮放擬合。STEP 4比較完之后單擊【保存結果】進行保存；當我們想再次打開之前保存的結果時，單擊【打開結果】，然后導航至所需的文件即可；這樣就可以方便我們后續直接進行設計變更了。
發布時間:
2020
-
12
-
24
瀏覽次數：121
在使用SOLIDWORKS Simulation進行強度分析時，你遇到過只能進行零件強度分析，裝配體分析總是得不到結果的情況嗎？但裝配體和零件之間的受力是相互影響的，只分析零件受力無法解決實際問題！實際上裝配體結構強度分析失敗的結果無非兩種，一種是網格化分失敗，一種是求解過程中失敗。和深圳solidworks代理商一起來看看為何會失敗，以及其解決方法吧~1、網格化分失敗如下圖所示，在劃分網格過程中，即網格填充過程中會出現網格劃分失敗，沒能網格化的零件會有相應提示。通過網格失敗診斷，可以知道是零件哪些地方網格劃分失敗，如下圖所示：通常找到提示有問題的地方，進行局部網格控制，能解決大部分網格故障。有仍然出錯的情況，可能是在裝配體接觸關系中采用默認的“接合”接觸，而接合接觸的兼容網格劃分容易導致網格劃分失敗，這個時候，采用不兼容網格會解決此問題。如果還出錯，那極有可能是模型的問題，模型轉化成中間格式會出現小面以及破面，導致網格劃分失敗。2、求解失敗在網格劃分成功之后，設置好邊界條件，開始運行求解，這個時候也容易出現求解失敗。因為裝配體靜應力分析是線性的，如果出現大位移或大變形，SOLIDWORKS Simulation會提示你是否打開大位移，如下圖所示：如果沒有打開，則視模型為線性分析，分析結果精度不高；如果確認打開，就相當于打開了非線性功能，求解有可能不收斂。這個時候是因為在求解過程中...
發布時間:
2020
-
12
-
17
瀏覽次數：444
3D模型畫完后，通常需要轉成2D工程圖用于加工生產（也有部分企業直接標注PMI信息在3D上直接加工），繪圖有機械制圖的規范，每個企業的設計部也有對應的圖框、繪圖標注。SOLIDWORKS軟件支持通過其他已有的工程圖，轉換成自己所需的工程圖模板，步驟如下：1. 打開工程圖打開工程圖，使用的是基礎培訓的課件。2. 預設比例、第一/第三視角右鍵sheet圖紙→屬性，設定比例和投影類型，注意比例是指三視圖的比例。設定完成后點確定。3.修改標題欄內容、字體圖紙區域右鍵→編輯圖紙格式，標題欄中的內容使用“注釋功能”編輯，支持中英文。也可以直接復制（ctrl+c、ctrl+v）已有的文字段，注意修改文本框的字體（字體文件夾在c盤→windows→fonts中，可自定義安裝）。4.標題欄格子可自定義繪制標題欄格子可自定義繪制，使用“直線”命令即可，草圖線可以定義到對應圖層中，圖層設定可指定線的粗細、線型、顏色等。5.為文本段添加屬性連接模型屬性例如材料、重量、名稱想要連接到圖紙中，需要2個條件，1.模型中有對應屬性，2.圖紙中有超鏈接讀取模型屬性并呈現。具體操作是雙擊文本段，點擊超鏈接功能，選擇屬性來源（一般都來源于模型，除了部分特殊屬性），選擇屬性（建議先在模型里輸入屬性，然后工程圖中可以直接讀取、測試，類似于圖中的測試）6.繪圖標準設定退出編輯圖紙格式狀態，選項中設定繪圖標準，繪圖標準可以隨同...
發布時間:
2020
-
12
-
11
瀏覽次數：228
據網絡大數流統計分析顯示隨著自動化軟件作業在各行業的全面普及與廣泛應用，現今已有大批制造企業開始引入先進的計算機技術取代傳統的人工操作。比如利用正版solidworks軟件更有利于設計制作機械高端的三維立體畫面。然而現今市場上正版solidworks的價格存在較大的差異，現在就哪些因素有可能導致正版solidworks軟件價格高低不同作簡要簡述：因素1.考量不同軟件版本的功能差異據網絡數據正版solidworks軟件的版本存在不盡相同的情況，不相同版本的軟件具備獨特的功能。效率高的軟件其核心技術的研發成本也可想而知，功能齊全且穩定性好的版本軟件在價格方面也會有所提升，高端的的核心技術不僅能提高正版solidworks軟件操作的便捷度還會提高其售賣價格。因素2.細致了解各軟件商家的服務能力產品各方面的服務也是取決于產品售賣價格的關鍵因素，只有達到高效優質的服務才能使產品的價格高于其他產品。因此，一套正版solidworks多少錢與其各方面的服務也有極為直接的影響，售賣該軟件的商家應當保證該產品銷售、答疑、售后等全方位的服務系統做到位，只要用戶有任何問題商家應當及時解決。因素3.考量不同廠家軟件的操作實用性與功能性據市場調研研究表明不同商家所設計會多類不同版本的正版solidworks軟件，而不同版本的軟功件功能也有所不同。有些商家具備較強的設計開發軟件團隊開發出的軟件功能強大且易操作...
發布時間:
2020
-
12
-
08
瀏覽次數：194
現階段，越來越多的機械制造、汽車系統與技術研發等領域行業都開始應用solidworks軟件。因而，導致正版solidworks軟件的價格越來越高，該軟件的功能強大且應用廣泛，眾多行業領域都通過該軟件提高了生產效率。那么，正版solidworks價格高的原因是什么？下面就簡述其價格較高的幾點原因。原因1是其新功能更新較快由于各行業生產領域的工作量與工作難度都有變動，一成不變的solidworks軟件已經無法滿足生產需求。因此，正版solidworks軟件的經銷商針對這個問題采取了相應的措施，每年都會對該軟件進行升級，升級后的該種軟件會增添全新的功能，不僅能修復一些簡單的問題還對生產效率起到舉足輕重的效果。原因2是其操作方便易掌握根據相關的統計數據表明目前我國的行業多種多樣，可以說是不計其數，其實在眾多生產領域中，應用好評度高的正版solidworks軟件較多的行業就是機械制造業，機械制造生產過程較繁瑣，然而通過運用靠譜正版solidworks軟件可以輕松操作。無論是從軟件用戶界面的圖標還是顏色上都有利于用戶方便快捷的掌握操作，從而提高提高各方面的生產效率，促進機械制造業的良性發展。原因3是其服務售后效率高由于越來越多的行業都發現正版solidworks軟件的優勢，但是因為該軟件價格較高很多行業開始擔心售后問題。因此，口碑好的正版solidworks專業的公司為用戶提供優質的售后服務，...
發布時間:
2020
-
12
-
07
瀏覽次數：180
瞬態熱力分析以及變化的熱源對溫度變化的影響，這些都是從熱源角度考慮溫度變化，我們能否從溫度變化角度去考慮呢?比如讓溫度在某個范圍內變化，看一下溫度的整體變化分布情況? 其實可以使用SOLIDWORKS恒溫器來實現。 恒溫器應用于瞬態算例中，在瞬態熱力算例中，所有熱量分配均可通過由頂點處所需溫度范圍定義的恒溫器機制進行控制。在每個解算步驟中，熱量條件的狀態(開/關)均由前一步驟中指定頂點處的溫度決定。在一個算例中可以使用多個恒溫器。 通過恒溫器可以控制熱源的開合，當溫度到達設定溫度高點時，切斷熱源，當溫度到達設定溫度低點時，開啟熱源，以保證溫度在要求的范圍內。
發布時間:
2020
-
12
-
02
瀏覽次數：108
